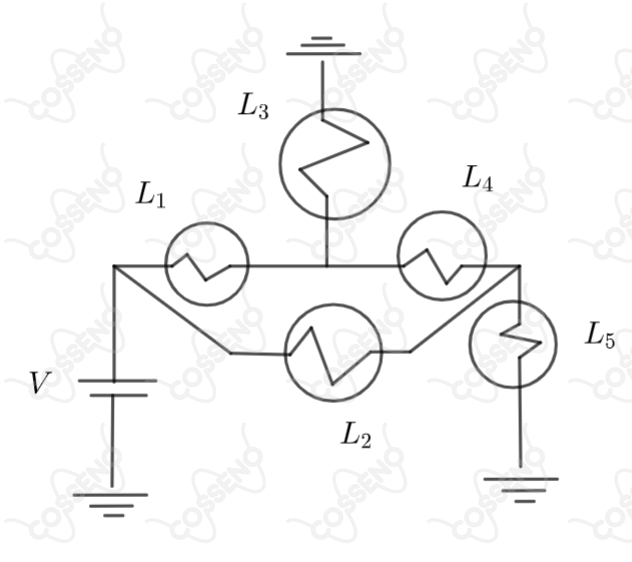

No circuito mostrado na figura existem cinco lâmpadas iguais. Quatro estão acesas e uma apagada. Determine a lâmpada que está apagada e justifique sua resposta.

CossenoGPT

Teste gratuitamente agora mesmo!
ITA IIIT 04/05/2022, 23:21

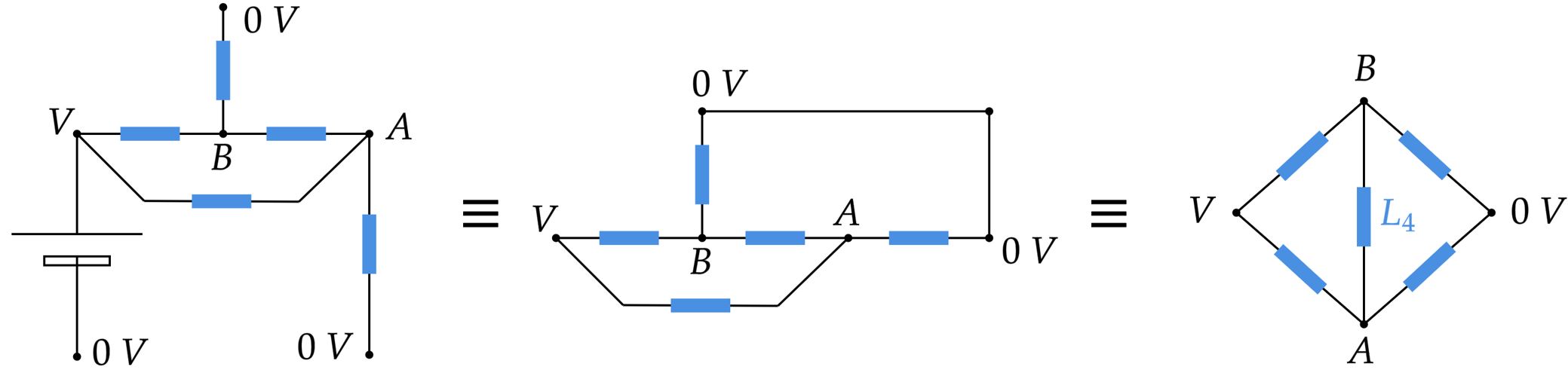

$-$ A partir da figura do enunciado, podemos reescrever o circuito como:
imagem

Ampliar Imagem

Atente que, todas as lâmpadas são iguais, isto é, suas resistências são idênticas. Nessa perspectiva, com conhecimento do circuito losango, ou $\text{Ponte de Wheatstone}$, não é difícil inferir que a única lâmpada apagada será a $L_4$. Desse modo, têm-se: \begin{matrix} L_4 \ \text{está apagada.} \end{matrix}
