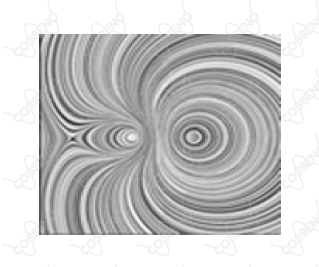

A figura representa o campo magnético de dois fios paralelos que conduzem correntes elétricas. A respeito da força magnética resultante no fio da esquerda, podemos afirmar que ela


CossenoGPT

Teste gratuitamente agora mesmo!
ITA IIIT 02/12/2022, 11:04

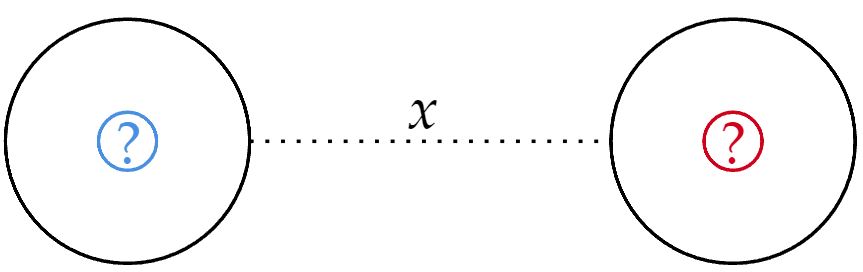

Com conhecimento da regra da mão direita, imaginando a visão frontal dos fios, isto é:
imagem

Ampliar Imagem

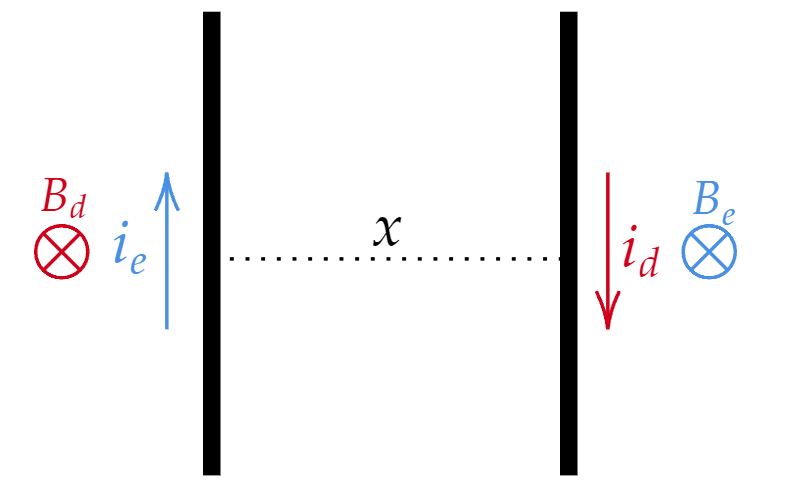

Observe que o $?$ questiona o sentido da corrente, ela pode estar saindo da tela, assim como entrando. Nesse contexto, analisando a figura - e com subsídio da regra da mão direita -, facilmente notamos que o sentido da corrente à direita é saindo da tela, enquanto o sentido da esquerda é entrando. Desse modo, pode-se esboçar a situação vista de cima, veja:
imagem

Ampliar Imagem

Novamente, aplicando a regra da mão direita- mas agora para força magnética -, sabemos que as forças magnéticas que atuam nos fios apresentam sentidos opostos. No fio da esquerda, a força magnética atua para esquerda, assim como na direita, e força magnética atua para direita. Além disso, ambas têm a mesma magnitude, isto é mais simples de se perceber quantitativamente, vamos analisar a força no fio da esquerda:\begin{matrix} F_{mg} = B_d \cdot i_e \cdot l &,& l: \text{comprimento do fio} \end{matrix}Para o campo magnético produzido por um fio infinito, têm-se:\begin{matrix} B_d = \dfrac{\mu_0 \cdot i_d}{2\pi x} \end{matrix}Consequentemente,\begin{matrix}F_{mg} = \dfrac{\mu_0 \cdot i_d \cdot i_e \cdot l}{2\pi x} \end{matrix}O raciocínio é análogo para o fio da direita.\begin{matrix} Letra \ (D) \end{matrix}
Dagou ツ
21:18 19/08/2024
Não entendi essa parte: "o sentido da corrente à direita é saindo da tela, enquanto o sentido da esquerda é entrando" . Por que não poderia ser o contrário? O efeito seria o mesmo, os fios estariam se repelindo e haveria uma soma das intensidades de cada campo mag. gerado pelos fios no espaço entre eles, daí as correntes teriam sentido oposto. Mas não consegui garantir mais do que isso, já que não tenho informação do sentido do campo (ou pelo menos não entendi como poderia extraí-la da figura).
