21 ITA 2001 - Física

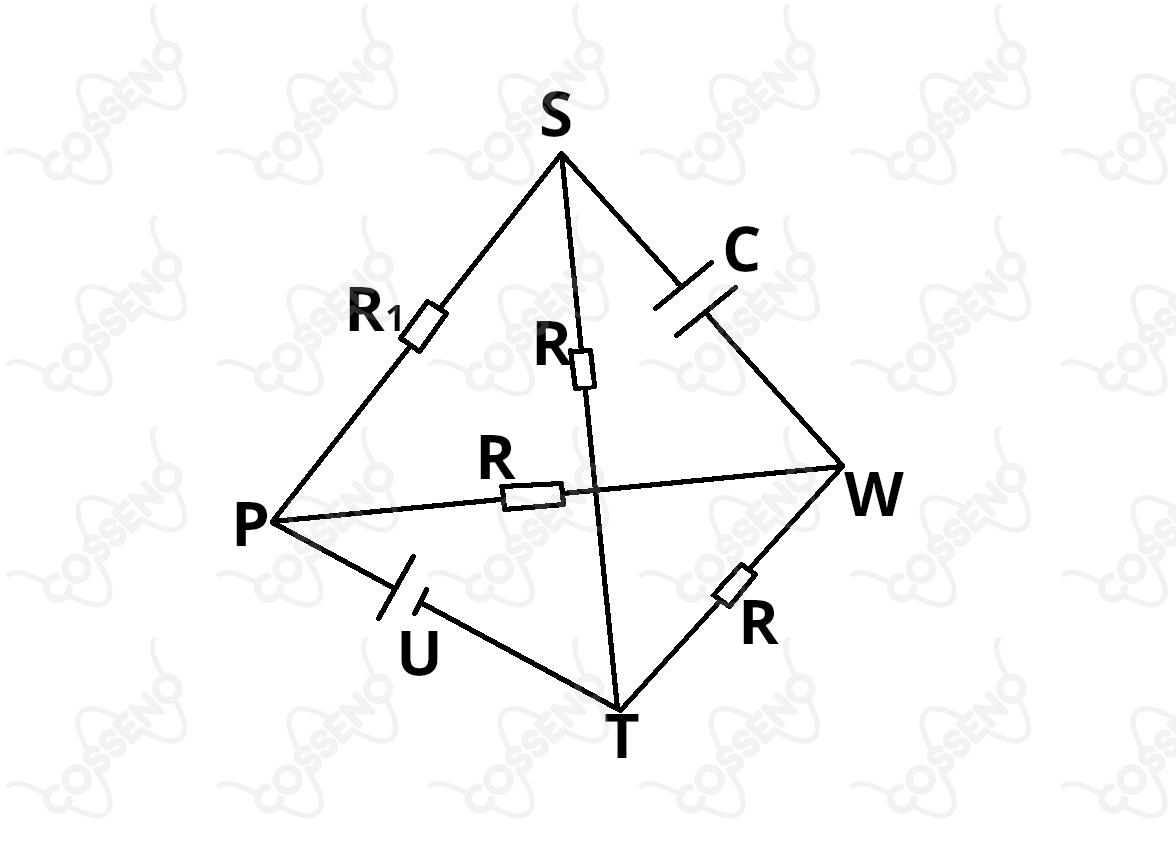

Considere o circuito da figura, assentado nas arestas de um tetraedro, construído com $3$ resistores de resistência $R$ , um resistor de resistência $R_{1}$ , uma bateria de tensão $U$ e um capacitor de capacitância $C$ .

O ponto $S$ está fora do plano definido pelos pontos $P$ , $W$ e $T$ . Supondo que o circuito esteja em regime estacionário, pode-se afirmar que:

a carga elétrica no capacitor é de

2, 0.1 0^{- 6} F

, se

R_{1} = 3 R

a carga elétrica no capacitor é nula, se

R_{1} = R

a tensão entre os pontos

W

S

é de

2, 0 V

, se

R 1 = 3 R

a tensão entre os pontos

W

S

é de

16 V

, se

R_{1} = 3 R

nenhuma das respostas acima é correta.

CossenoGPT

Teste gratuitamente agora mesmo!

ITA IIIT 23/03/2022, 14:59

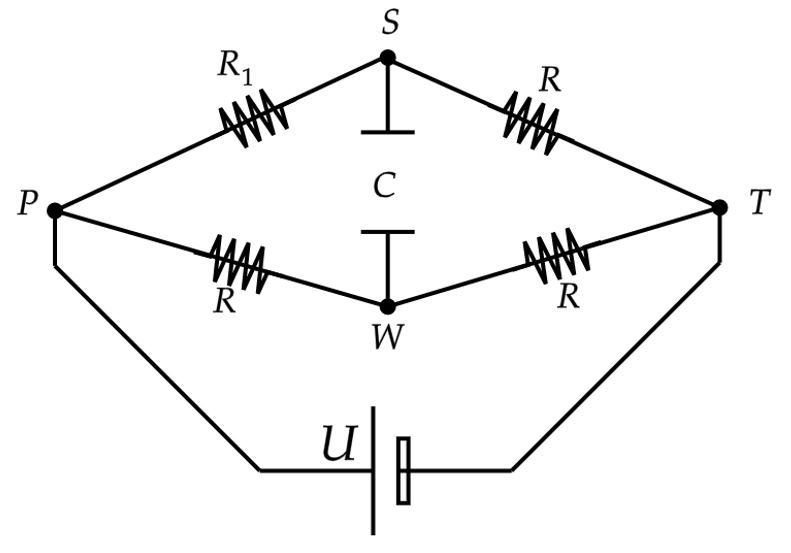

Redesenhando o circuito, têm-se algo como:

Ampliar Imagem

Atente agora que, por simetria de um circuito losango, ou simplesmente Ponte de Wheatstone, constatamos: \begin{matrix} R_1R = R^2 \ , \ R \ne 0&\Rightarrow& R_1 = R &\therefore& V_S = V_W &\Rightarrow& \Delta V = 0 \end{matrix} Dessa forma, o capacitor não recebe corrente, isto é, ele não carrega, sua carga elétrica é nula. \begin{matrix} Letra \ (B) \end{matrix}
