Uma esfera de massa m e carga $q$ está suspensa por um fio frágil e inextensível, feito de um material eletricamente isolante. A esfera se encontra entre as placas de um capacitor plano, como mostra a figura.

A distância entre as placas é d, a diferença de potencial entre as mesmas é $V$ e esforço máximo que o fio pode suportar é igual ao quádruplo do peso da esfera. Para que a esfera permaneça imóvel, em equilíbrio estável, é necessário que:


ITA IIIT 22/03/2022 21:09

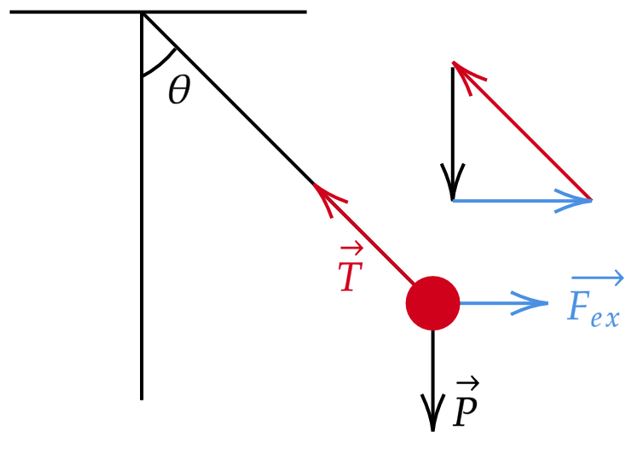

$-$ Segundo enunciado, e visto a imagem, temos a seguinte situação:
imagem

Ampliar Imagem

Da condição de equilíbrio, e vide enunciado, têm-se: \begin{matrix} T^2 = P^2 + F^2_{ex} &,& T < 4mg \end{matrix} Assim, substituindo nosso resultado na desigualdade, encontramos: \begin{matrix} \large{ (\frac{qV}{d})^2} &<& 15 (mg)^2 \end{matrix} $\color{orangered}{Obs:}$ $F_e = E.q \ \ , \ \ V = E.d$\begin{matrix} Letra \ (C) \end{matrix}
