No circuito elétrico da figura, os vários elementos têm resistências $R_1$, $R_2$ e $R_3$ conforme indicado.

Sabendo que $R_3 = R_1/2$, para que a resistência equivalente entre os pontos $A$ e $B$ da associação da figura seja igual a $2R_2$ a razão $r = R_2/R_1$ deve ser:


ITA IIIT 15/04/2022 20:32

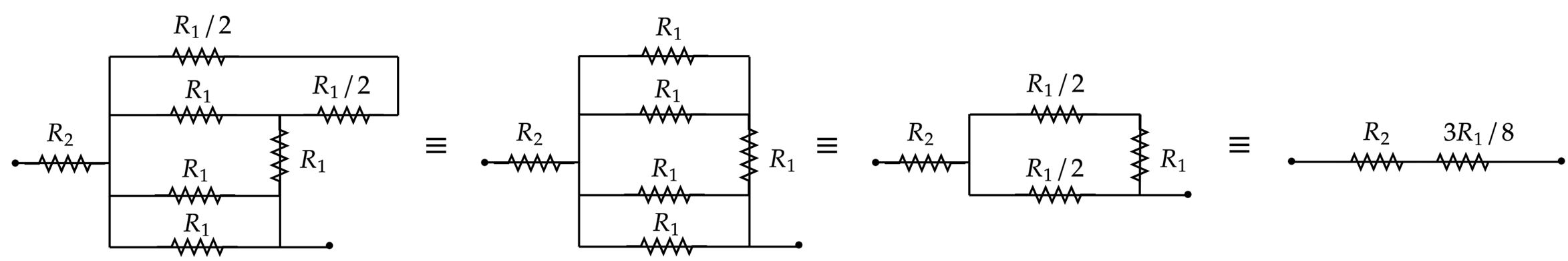

$-$ Quase toda dificuldade da questão está na associação de resistores, assim, temos:
imagem

Ampliar Imagem

Veja que, segundo enunciado, a resistência equivalente entre os pontos $A$ e $B$ é $2R_2$ , logo: \begin{matrix} \Delta V = (R_2 + {\large{\frac{3R_1}{8}}}).i &,& \Delta V = 2R_2.i &\therefore& \fbox{$ {\large{\frac{R_2}{R_1}}} = {\large{\frac{3}{8}}} $} \end{matrix}\begin{matrix} Letra \ (A) \end{matrix}
