No circuito a seguir vamos considerar as seguintes situações:

  • I- Não existe qualquer alteração no circuito.

  • II- O trecho $BC$ é curto-circuitado por um fio condutor.

Para ambas as situações, quanto vale a diferença de potencial entre os pontos $A$ e $D$, respectivamente?


ITA IIIT 12/04/2022 20:25

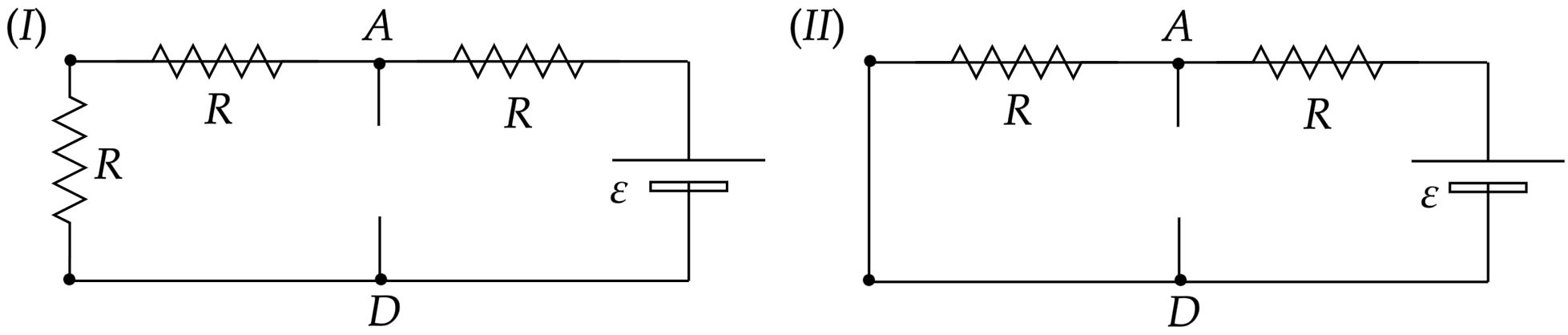

$-$ Admitindo a corrente contínua, e que após algum tempo o capacitor se encontrará carregado, isto é, podemos o considerar como um circuito aberto, temos as duas situações como:
imagem

Ampliar Imagem

$• \ \text{Situação I:}$ Aplicando a $\text{Primeira Lei de Ohm}$ \begin{matrix} \varepsilon= 3R.i &\therefore& i = \large{ \frac{\varepsilon}{3R}} &\Rightarrow& V_{AD} = 2R.i &\therefore& V_{AD} = \large{ \frac{2\varepsilon}{3}} \end{matrix}$• \ \text{Situação II:}$ Aplicando a $\text{Primeira Lei de Ohm}$\begin{matrix} \varepsilon= 2R.i &\therefore& i = \large{ \frac{\varepsilon}{2R}} &\Rightarrow& V_{AD} = R.i &\therefore& V_{AD} = \large{ \frac{\varepsilon}{2}} \end{matrix} \begin{matrix} Letra \ (C) \end{matrix}
