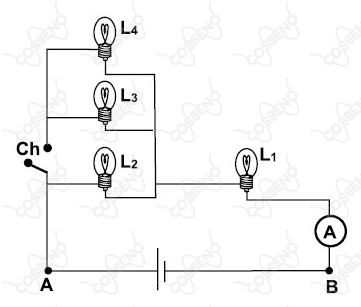

No circuito ilustrado acima, a $dd p$ entre os pontos $A$ e $B$ é constante e igual a $1, 5 V$ e o amperímetro $A$ é considerado ideal.

As lâmpadas, $L_{1}$ , $L_{2}$ , $L_{3}$ e $L_{4}$ , são idênticas entre si e cada uma delas apresenta a seguinte indicação nominal de fábrica: $1, 5 V - 0, 5 W$ . Ao fechar-se a chave $C h$ ,

as lâmpadas

L_{3}

L_{4}

“queimam” e o Amperímetro indica

0, 17 A

as lâmpadas

L_{3}

L_{4}

“queimam” e o Amperímetro indica

0, 34 A

todas as lâmpadas acendem e o Amperímetro indica

0, 25 A

todas as lâmpadas acendem e o Amperímetro indica

0, 125 A

todas as lâmpadas “queimam”.
