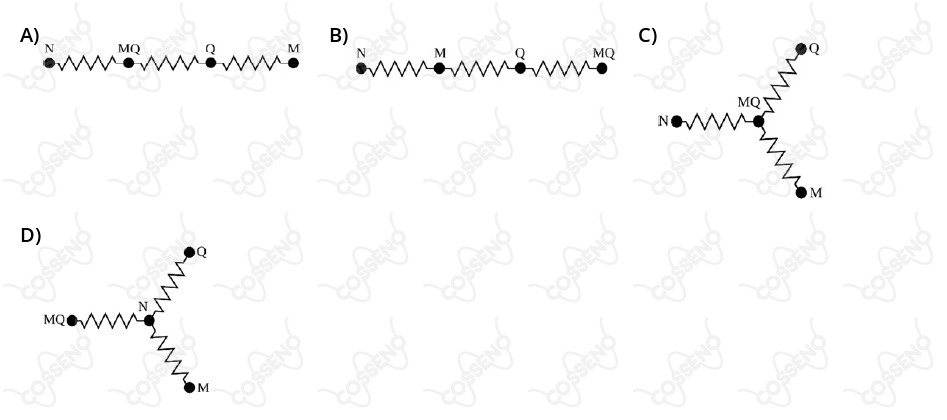

Muitos dispositivos de aquecimento usados em nosso cotidiano usam resistores elétricos como fonte de calor. Um exemplo é o chuveiro elétrico, em que é possível escolher entre diferentes opções de potência usadas no aquecimento da água, por exemplo, morno $(M)$, quente $(Q)$ e muito quente $(MQ)$. Considere um chuveiro que usa a associação de três resistores, iguais entre si, para oferecer essas três opções de temperatura. A escolha é feita por uma chave que liga a rede elétrica entre o ponto indicado pela letra $N$ e um outro ponto indicado por $M$, $Q$ ou $MQ$, de acordo com a opção de temperatura desejada. O esquema que representa corretamente o circuito equivalente do chuveiro é
