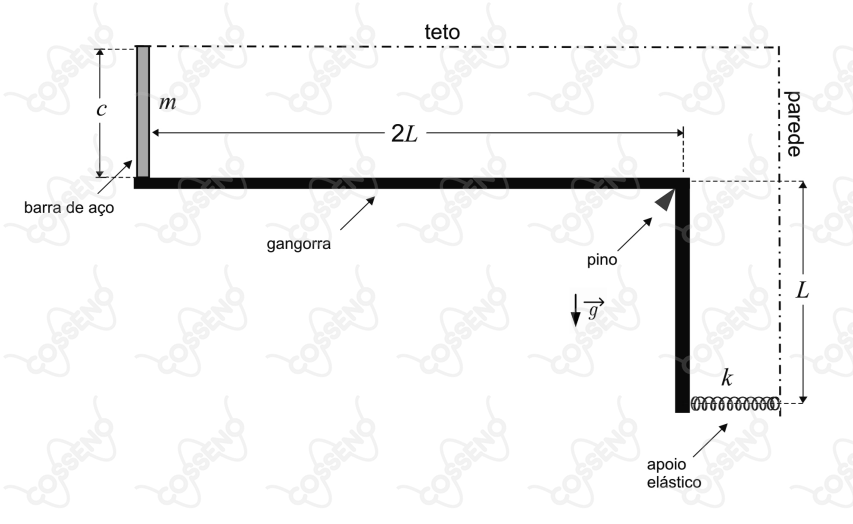

A figura acima mostra um aparato com uma barra de aço vertical, tendo sua extremidade superior presa ao teto e sua extremidade inferior encostada na ponta de uma gangorra em forma de . Por sua vez, a gangorra também encosta em um apoio elástico, que é preso na parede indicada. Após a montagem do aparato, a barra de aço é aquecida por igual.

Ao final do processo de aquecimento, o trabalho realizado pela força peso da barra de aço e a energia potencial armazenada no apoio elástico são, respectivamente:

Dados: • aceleração da gravidade: $g$; • massa da barra de aço: $m$; • comprimento da barra de aço: $c$; • coeficiente de dilatação linear da barra de aço: $\alpha$; • coeficiente elástico do apoio: $k$; • comprimento horizontal da gangorra: $2L$; • comprimento vertical da gangorra: $L$; • variação de temperatura após o aquecimento: $T$. Observações: • a deformação da barra de aço após a dilatação é muito menor que $L$; • o pino indicado na figura mantém-se fixo; • antes do aquecimento
o apoio elástico está encostado na gangorra e sem energia potencial armazenada.
