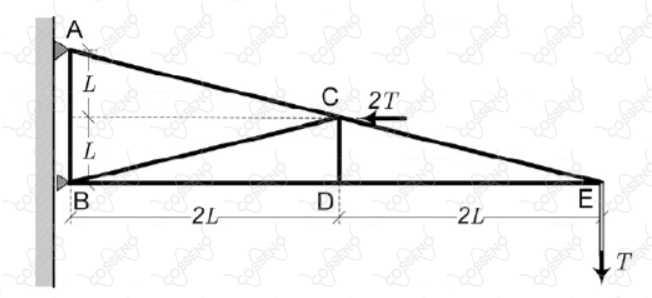

Uma estrutura rígida (treliça), formada por barras de aço, encontra-se suspensa pelos pinos e , conforme mostrado na figura. Sabe-se que o pino impede os movimentos vertical e horizontal e que o pino impede o movimento horizontal. No ponto é aplicada uma força na direção vertical e no ponto é aplicada uma força na direção horizontal. Desprezando o peso próprio da estrutura, calcule, em função de , as:
a) reações nos apoios e
b) forças que agem nas três barras que partem do ponto
