[IME 2021] Três barras rígidas de aço AB, BC e...

11 IME 2021 - Física

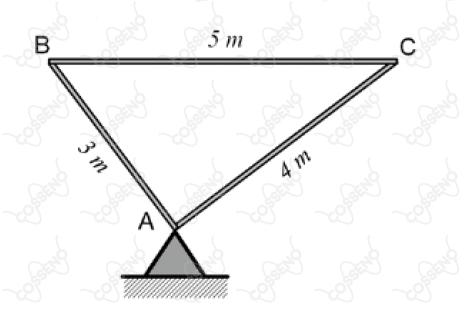

Três barras rígidas de aço $A B$ , $BC$ e $C A$ são montadas de modo a formar um triângulo pitagórico, conforme apresentado na figura. O sistema está apoiado em um pino no ponto $A$ e o lado $BC$ encontra-se alinhado com a direção horizontal. A densidade linear de massa das barras é $μ$ e a aceleração da gravidade é $g$ . A força horizontal aplicada para manter o sistema em equilíbrio deverá ter:

Opção	Módulo	Ponto de Aplicação	Sentido
A)	$6 μg$	$B$	$\to$
B)	$3 μg$	$B$	$\leftarrow$
C)	$3 μg$	$B$	$\to$
D)	$3 μg$	$C$	$\to$
E)	$6 μg$	$C$	$\leftarrow$
