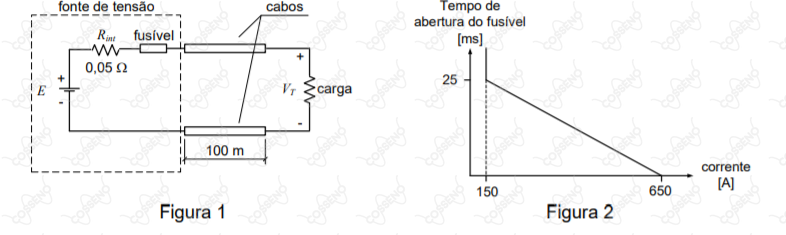

Uma fonte de tensão com tensão interna $E$ e resistência interna $R_{int}=0,05\Omega$, protegida por um fusível, alimenta uma carga por meio de dois cabos com resistência linear igual a $1\Omega /km$, como mostra a Figura $1$. A Figura $2$ mostra a aproximação da reta característica de operação do fusível utilizado na fonte. Inicialmente, a carga que consome $10kW$ e opera com tensão terminal $VT$ igual a $100V$, mas, subitamente, um curto circuito entre os cabos que alimentam a carga faz com que o fusível se rompa, abrindo o circuito.

Sabendo-se que o tempo de abertura do fusível foi de $1,25ms$, a energia total dissipada nos cabos, em joules, durante o período de ocorrência do curto circuito é, aproximadamente:
