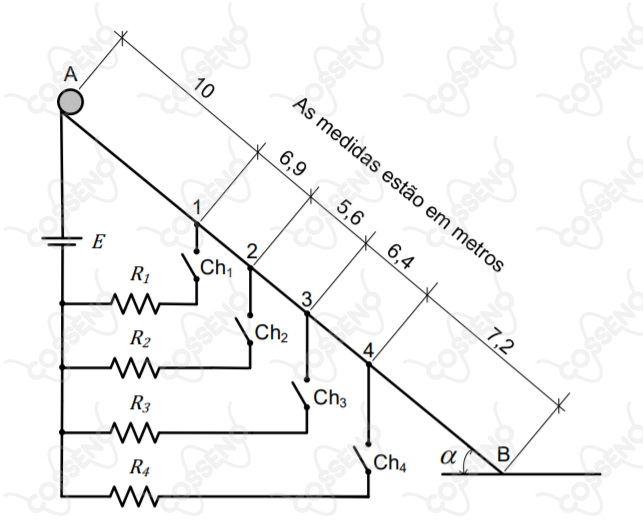

A figura mostra um circuito montado sob um plano inclinado feito de material condutor ideal, sem atrito de ângulo com a horizontal. Um corpo é liberado do ponto e, à medida que passa pelos sensores localizados nos pontos , , e , as chaves , , e são fechadas instantaneamente.
Diante do exposto, a energia elétrica dissipada durante a descida do corpo até o ponto , em joules, é:
Dados:
- $R_{1} = 10 \ \Omega$;
- $R_{2} = 10 \ \Omega$;
- $R_{3} = 5 \ \Omega$;
- $R_{4} = 2{,}5 \ \Omega$;
- $E = 10 \ V$;
- $\alpha = 30^{\circ}$; e
- $g = 10 \ m/s^{2}$.
- $R_{2} = 10 \ \Omega$;
- $R_{3} = 5 \ \Omega$;
- $R_{4} = 2{,}5 \ \Omega$;
- $E = 10 \ V$;
- $\alpha = 30^{\circ}$; e
- $g = 10 \ m/s^{2}$.
