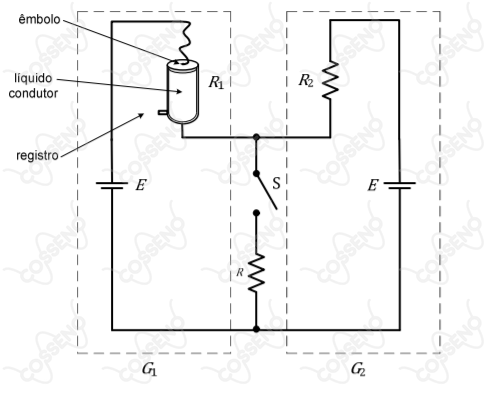

A figura acima mostra dois geradores de corrente contínua, denominados e , que possuem resistências internas e e a mesma tensão induzida . Os geradores estão conectados a uma resistência por meio de uma chave . A resistência é um cilindro não condutor que possui um êmbolo condutor em sua parte superior e que se encontra, inicialmente, totalmente preenchido por um liquido condutor. O êmbolo desce junto com o nível do líquido condutor no interior do cilindro, mantendo a continuidade do circuito. No instante em que a chave é fechada, o líquido começa a escoar pelo registro cuja vazão volumétrica é .

Diante do exposto, o instante de tempo , no qual o gerador fornece da corrente demandada pela carga é:

Dados:
• antes do fechamento da chave $S$: $R_1 = 4R_2$;
• resistividade do líquido condutor: $\rho$; e
• área da base do cilindro: $A$.
