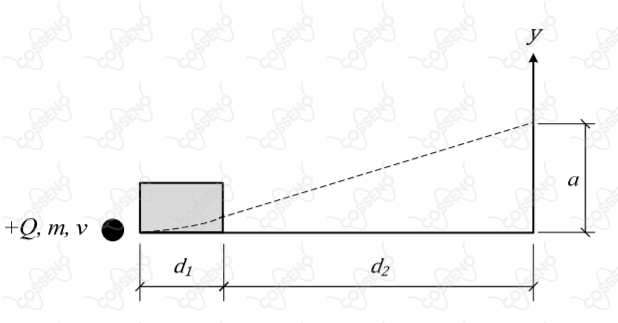

Uma partícula de carga positiva penetra numa região de comprimento sujeita a um campo magnético de baixa intensidade e ortogonal ao plano da figura acima. Em seguida, penetra numa região de comprimento , onde não existe campo magnético. Ao longo das regiões de comprimento e , a partícula percorre a trajetória indicada pela linha tracejada da figura acima. Dadas as informações a seguir, a distância , indicada na figura entre a origem e o ponto de passagem da partícula pelo eixo , é aproximadamente:
Dados:
• velocidade inicial da partícula: ortogonal ao eixo $Y$ e de módulo $v$;
• módulo do campo magnético da região: $B$;
• distância entre o fim da região do campo magnético e o eixo $Y$: $d_2$;
• massa da partícula: $m$;
• $d_2 ≫ d_1$;
• deslocamento vertical da partícula dentro da região magnetizada $<< d_1$.
