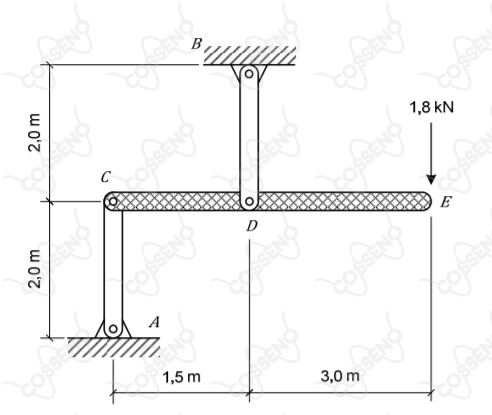

A figura acima apresenta uma estrutura em equilíbrio, formada por uma barra horizontal $CE$ e duas barras verticais rotuladas $AC$ e $BD$. Todas as barras possuem material uniforme e homogêneo e as barras $AC$ e $BD$ têm peso desprezível, enquanto a barra $CE$ tem densidade linear de massa $\mu$. Na extremidade da barra $CE$, há uma carga concentrada vertical, de cima para baixo, de $1,8kN$. Para que a força de tração na barra $BD$ seja $8,1kN$, a densidade linear de massa $\mu$ da barra $CE$, em $kg/m$, e a força em módulo na barra $AC$, em $kN$, devem ser iguais a:
