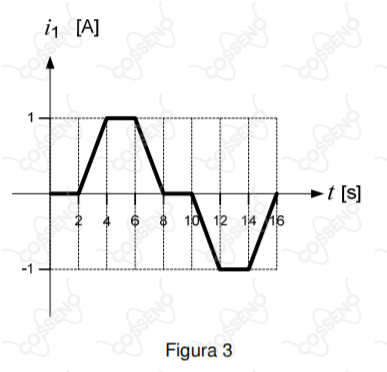

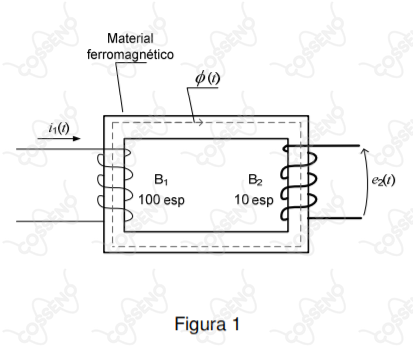

O circuito magnético apresentado na Figura 1 é constituído pelas bobinas e , formadas por e espiras, respectivamente, e por um material ferromagnético que possui a curva de magnetização apresentada na Figura 2. Considerando que seja aplicada no lado de a corrente apresentada na Figura 3, desenhe:
a) o gráfico do fluxo magnético indicado na Figura 1;
b) o gráfico da tensão induzida indicada na Figura 1.
Consideração:
• todo o fluxo magnético criado fica confinado ao material ferromagnético.
