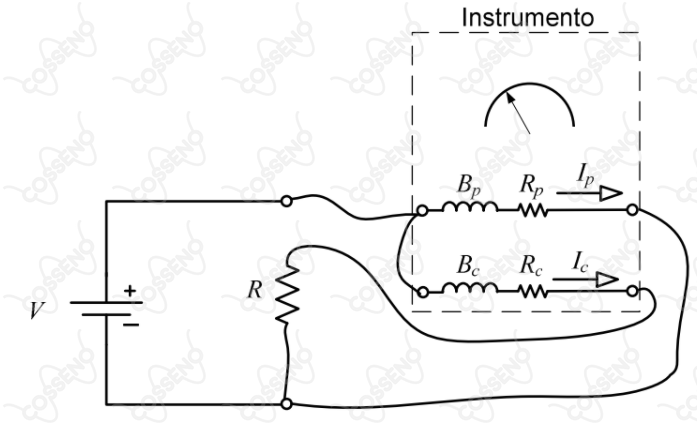

A figura acima apresenta o esquema de ligação de um instrumento usado para medir a potência fornecida a uma carga. Sabe-se que a leitura de potência do instrumento em regime permanente é e que o erro relativo é . Diante do exposto, o valor da resistência do instrumento deve ser igual a

Dados: • potência medida na resistência $R$ empregando-se o instrumento: $P_{\text{instrumento}}$; • potência real dissipada na resistência $R$: $P_{\text{real}}$; • constante do instrumento: $C$; • tensão de alimentação do circuito: $V$; • corrente da bobina de potencial ($B_p$): $I_p$; • corrente da bobina de corrente ($B_c$): $I_c$.

Considerações: • $R\ll R_p$; e • $R\gg R_c$.
