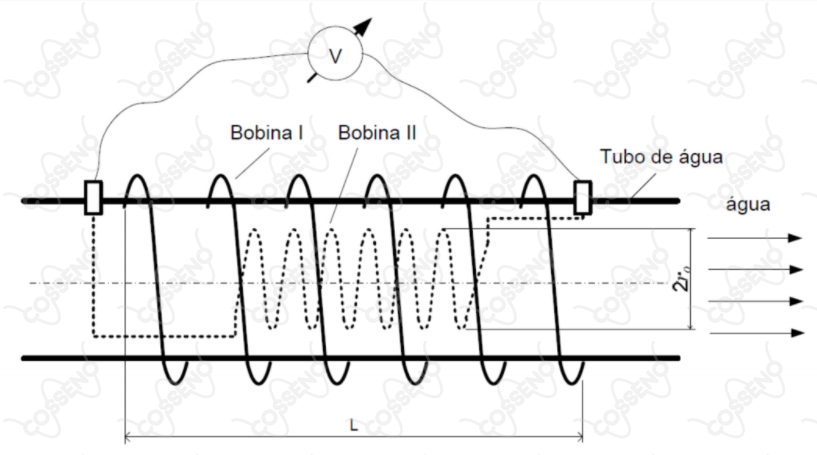

Considere a figura acima. A bobina l, com espiras, corrente e comprimento , gera um campo magnético constante na região da bobina II. Devido à variação da temperatura da água que passa no cano, surge uma tensão induzida na bobina ll com espiras e raio inicial . Determine a tensão induzida na bobina II medida pelo voltímetro da figura.
Dados:
- permissividade da água: $\mu$;
- coeficiente de dilatação da bobina: $\alpha$;
- variação temporal da temperatura: $b$.
Observações:
- considere que $\frac{\Delta r^{2}}{\Delta t} \thickapprox 2 r_{o} \frac{\Delta r}{\Delta t},$ onde $\Delta r$ e $\Delta t$ são respectivamente$,$ a variação do raio da bobina II e a variação do tempo;
- suponha que o campo magnético a que a bobina II está sujeita é constante na região da bobina e igual à determinada no eixo central das bobinas.
