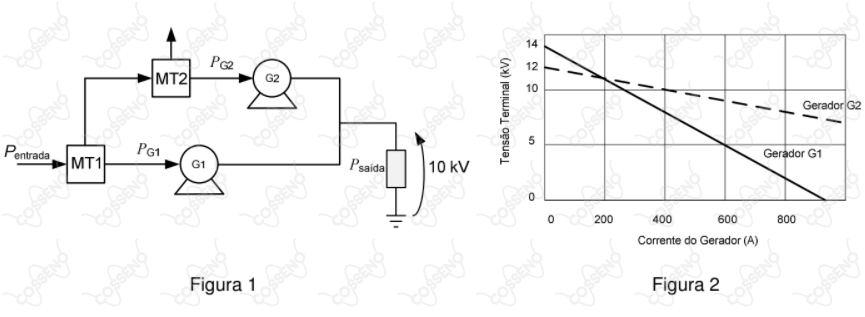

A Figura apresenta a planta de uma usina térmica de ciclo combinado. As saídas das máquinas térmicas e ( e ) alimentam os geradores e , fornecendo-lhes, respectivamente, as potências e . As curvas de Tensão Terminal versus Corrente do Gerador dos dois geradores são apresentadas na Figura . Os dois geradores estão conectados em paralelo fornecendo uma potência de saída () de , com uma tensão de . Determine:
a) a resistência interna de cada gerador;
b) o percentual da carga total fornecida por cada gerador;
c) a perda na resistência de cada gerador;
d) as potências e fornecidas aos geradores;
e) o rendimento do sistema.
Dados:
- a máquina térmica MT1 opera entre as temperaturas de $800 \ ^{\circ}C$ e $300 \ ^{\circ}C$ e o seu rendimento é $35%$ do rendimento máximo do ciclo de Carnot a ela associado;
- a máquina térmica MT2 opera entre as temperaturas de $500 \ ^{\circ}C$ e $50 \ ^{\circ}C$ e o seu rendimento é $40%$ do rendimento máximo do ciclo de Carnot a ela associado.
Observação:
- considere nos geradores somente as perdas em suas resistências internas.
- a máquina térmica MT1 opera entre as temperaturas de $800 \ ^{\circ}C$ e $300 \ ^{\circ}C$ e o seu rendimento é $35%$ do rendimento máximo do ciclo de Carnot a ela associado;
- a máquina térmica MT2 opera entre as temperaturas de $500 \ ^{\circ}C$ e $50 \ ^{\circ}C$ e o seu rendimento é $40%$ do rendimento máximo do ciclo de Carnot a ela associado.
Observação:
- considere nos geradores somente as perdas em suas resistências internas.
