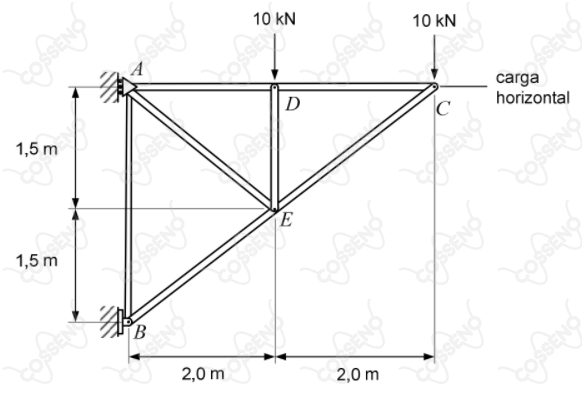

A figura acima mostra uma estrutura em equilíbrio de peso desprezível em relação ao carregamento externo. As barras desta estrutura só resistem aos esforços normais de tração ou de compressão. Sobre o nó há uma carga vertical concentrada de , enquanto no nó há uma carga vertical concentrada de e uma carga horizontal. Sabendo que o apoio não restringe o deslocamento vertical e a força de compressão na barra é , determine:
a) a intensidade, em , e o sentido da carga horizontal no nó ;
b) as reações de apoio, em , nos nós e , indicando suas direções e sentidos;
c) as barras que estão tracionadas, indicando suas magnitudes em ;
d) as barras que estão comprimidas, indicando suas magnitudes em .
