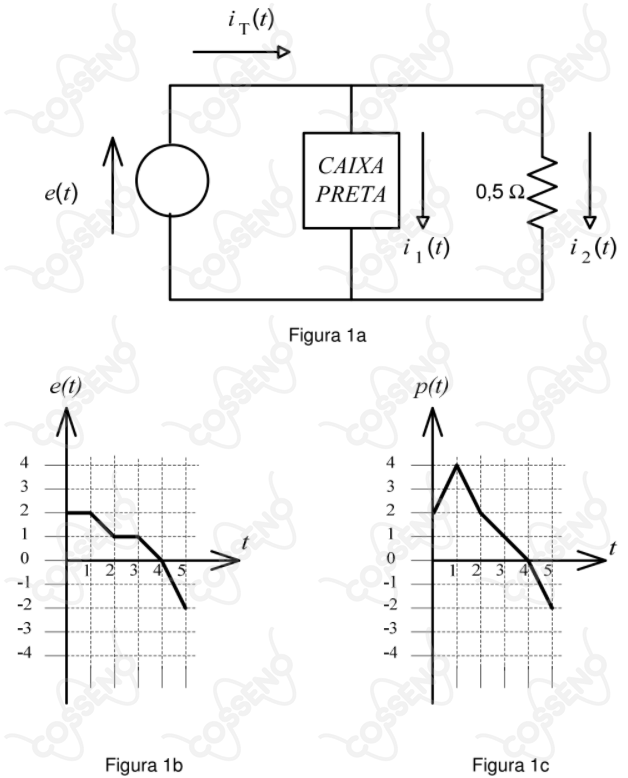

A Figura apresenta um circuito composto por uma fonte de tensão alimentando um elemento desconhecido, denominado CAIXA PRETA, em paralelo com uma resistência de . As formas de onda da tensão fornecida pela fonte e da potência solicitada pelo circuito são apresentadas nas figuras e , respectivamente. Pede-se:
a) o esboço dos gráficos das correntes , e ;
b) o esboço do gráfico da potência dissipada no resistor de ;
c) a energia consumida pelo circuito no intervalo de tempo entre e .
