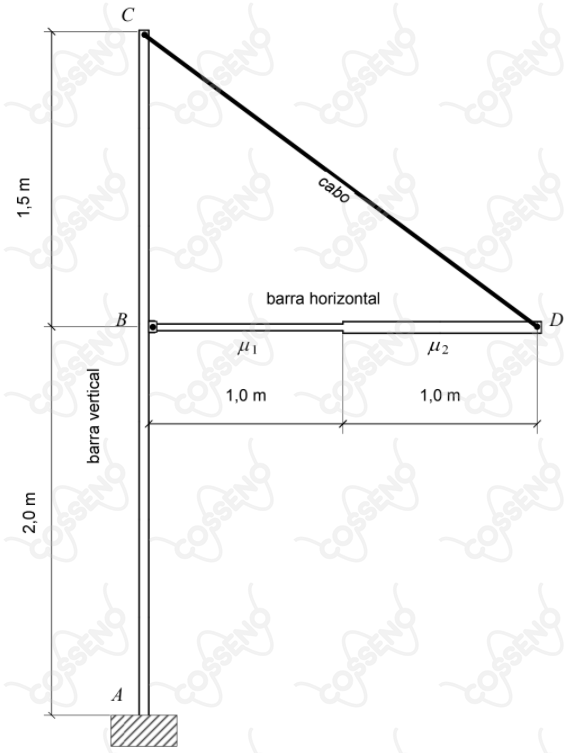

A figura acima mostra uma estrutura em equilíbrio, formada por uma barra vertical e um cabo , de pesos desprezíveis, e por uma barra horizontal . A barra vertical é fixada em e apoia a barra horizontal . O cabo de seção transversal de de área é inextensível e está preso nos pontos e . A barra horizontal é composta por dois materiais de densidades lineares de massa e . Diante do exposto, a força normal por unidade de área, em , no cabo é:

- aceleração da gravidade: $10\ m/s^2$ ;
- densidades lineares de massa: $\mu_1= 600\ kg/m$ e $\mu_2= 800\ kg/m$.
