[IME 2011] Um gás ideal sofre uma mudança de e...

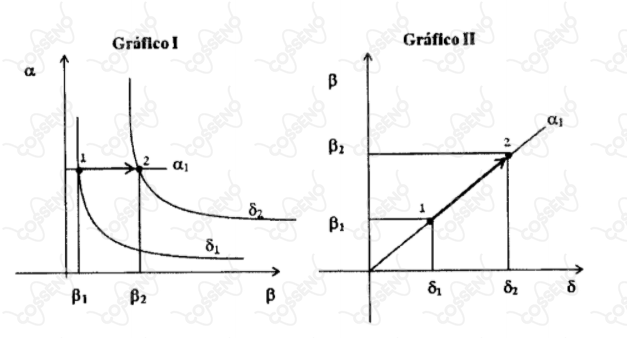

Um gás ideal sofre uma mudança de estado ilustrada pelos gráficos I e II abaixo.

Dentre as alternativas abaixo, assinale aquela que se ajusta aos gráficos acima.

α

é o volume,

β

é a temperatura,

δ

é a pressão e o processo é uma expansão a temperatura constante.

δ

é a temperatura,

β

é a pressão,

α

é o volume e o processo é uma compressão.

α

é o volume,

β

é a pressão,

δ

é a temperatura e o processo é um resfriamento isobárico.

α

é o volume,

β

é a temperatura,

δ

é a pressão e o processo é uma compressão isotérmica.

α

é a pressão,

β

é o volume,

δ

é a temperatura e o processo é um aquecimento isobárico.
