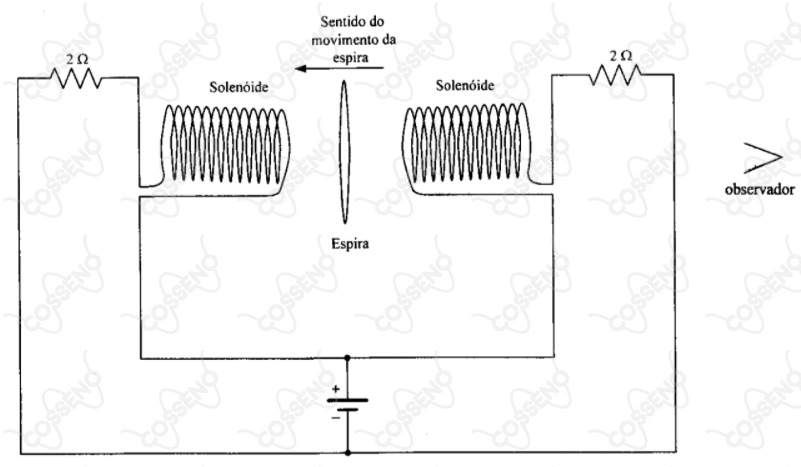

A figura acima apresenta um circuito composto por dois solenóides com resistências desprezíveis e dois resistores de ligados a uma bateria. Uma corrente é induzida em uma espira situada entre os dois solenoides quando esta se desloca da direita para a esquerda, a partir da posição equidistante em relação aos solenoides. Sabendo-se que as influências mútuas dos campos magnéticos no interior de cada solenoide são desprezíveis, pode-se afirmar que o valor da tensão da bateria em volts e o sentido da corrente induzida na espira para o observador são:
Dados:
• Campo magnético no interior de cada solenoide: $4.10^{-3}\ T$
• Permeabilidade magnética no vácuo: $4\pi.10^{-7}\ T.m/A$
• Número de espiras de cada solenoide: $10$
• Comprimento de cada solenóide: $4\ cm$
• Campo magnético no interior de cada solenoide: $4.10^{-3}\ T$
• Permeabilidade magnética no vácuo: $4\pi.10^{-7}\ T.m/A$
• Número de espiras de cada solenoide: $10$
• Comprimento de cada solenóide: $4\ cm$
