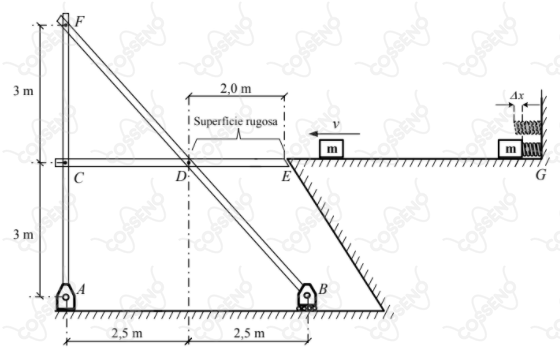

Uma mola com constante elástica , que está presa a uma parede vertical, encontra-se inicialmente comprimida de por um pequeno bloco de massa m, conforme mostra a figura. Após liberado do repouso, o bloco desloca-se ao longo da superfície horizontal lisa , com atrito desprezível, e passa a percorrer um trecho rugoso até atingir o repouso na estrutura (que permanece em equilíbrio), formada por barras articuladas com peso desprezível. Determine os valores das reações horizontal e vertical no apoio e da reação vertical no apoio , além das reações horizontal e vertical nas ligações em , e .
constante elástica: $k = 100\ kN/m$;
compressão da mola: $\Delta x = 2\ cm$;
massa do bloco: $m = 10\ kg$;
coeficiente de atrito cinético do trecho $DE$: $\mu_c = 0{,}20$;
aceleração gravitacional: $g = 10\ m/s^2$.
compressão da mola: $\Delta x = 2\ cm$;
massa do bloco: $m = 10\ kg$;
coeficiente de atrito cinético do trecho $DE$: $\mu_c = 0{,}20$;
aceleração gravitacional: $g = 10\ m/s^2$.
