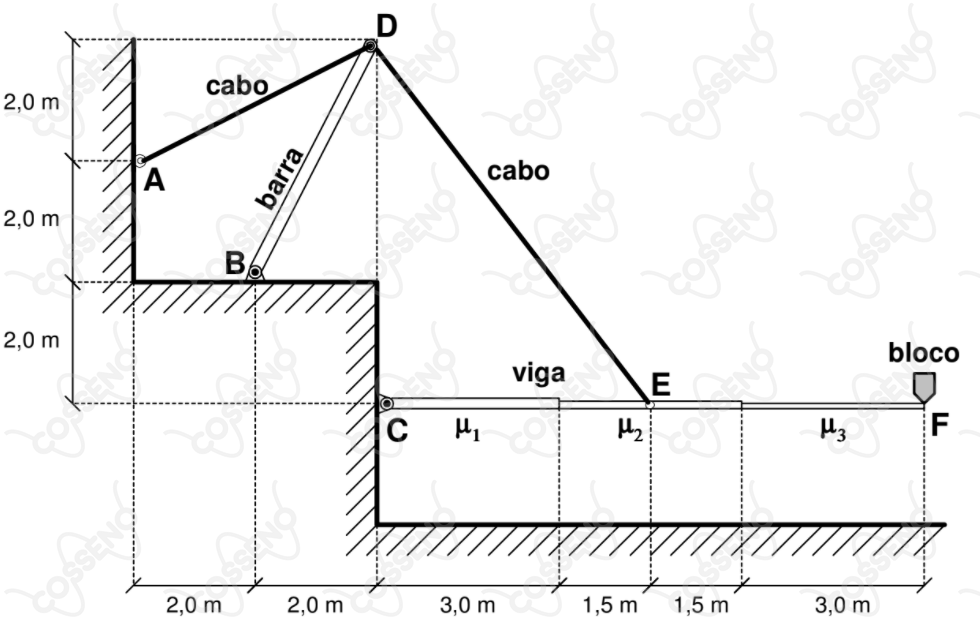

A figura mostra uma estrutura em equilíbrio, formada por uma barra , dois cabos e , e uma viga horizontal . A barra é fixada em . Os cabos, de seção transversal circular de de diâmetro, são inextensíveis e fixados nos pontos , e . A viga de material uniforme e homogêneo é apoiada em e sustentada pelo cabo . Ao ser colocado um bloco de de massa na extremidade da viga, determine:
a) a força no trecho do cabo;
b) as reações horizontal e vertical no apoio da viga;
c) as reações horizontal e vertical no apoio da barra.
Dados:
- aceleração da gravidade: $10 \ m/s^{2}$;
- densidades lineares de massa: $\mu_{1} = 30 \ kg/m{,} \ \mu_{2} = 20 \ kg/m{,} \ \mu_{3} = 10\ kg/m$;
- $\sqrt{20} ≈ 5,4$
- aceleração da gravidade: $10 \ m/s^{2}$;
- densidades lineares de massa: $\mu_{1} = 30 \ kg/m{,} \ \mu_{2} = 20 \ kg/m{,} \ \mu_{3} = 10\ kg/m$;
- $\sqrt{20} ≈ 5,4$
