Um condutor em forma de encontra-se no plano da página. Um segundo condutor retilíneo, apoiado sobre o primeiro, move-se horizontalmente para a direita com velocidade constante , conforme mostra a figura . Estes condutores estão "mergulhados" em um campo magnético uniforme, cujo vetor indução magnética tem intensidade , orientado perpendicularmente ao plano da página, de acordo com a figura .

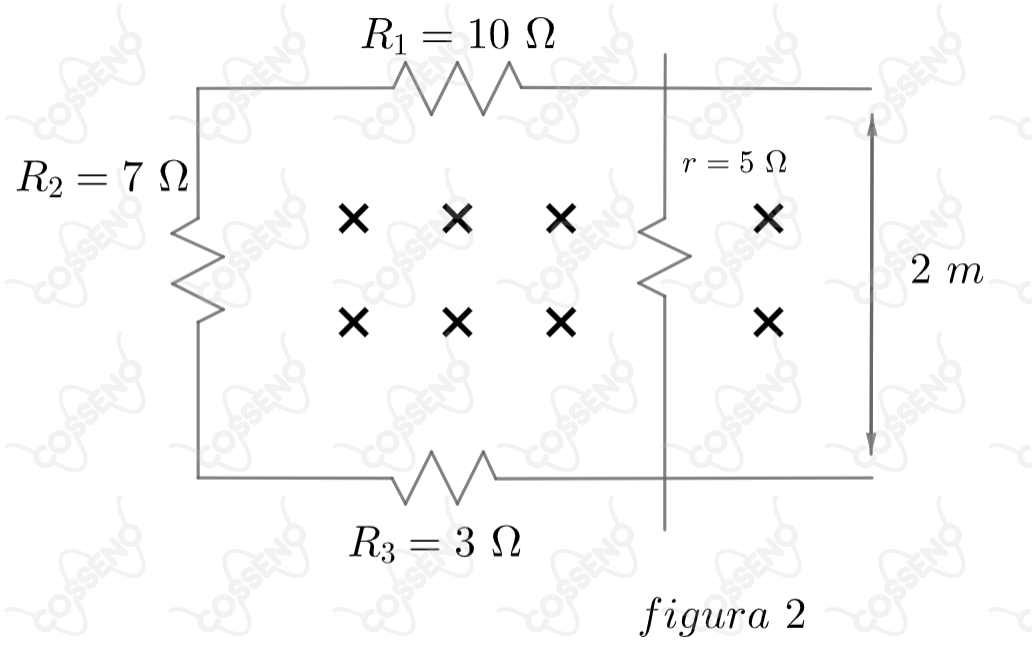

Sabendo-se que, em um dado instante, as resistências elétricas dos condutores possuem os valores indicados na figura , determine:
a) A força eletromotriz induzida no circuito fechado;
b) A força magnética que tenta impedir o movimento do segundo condutor no momento em que os condutores apresentam os valores indicados na figura ;
c) O sentido da corrente elétrica induzida, a polaridade da força eletromotriz induzida e o sentido da força magnética calculada no item .
