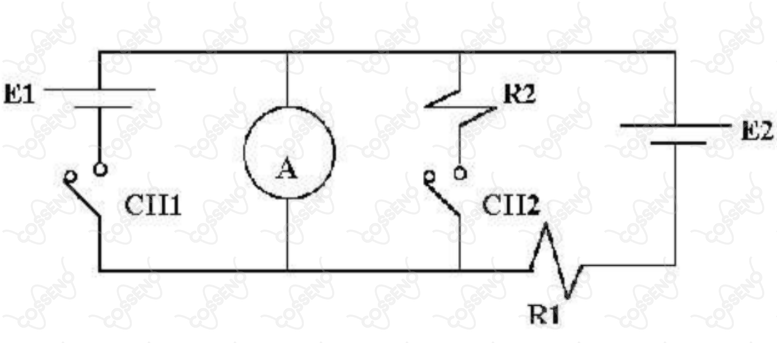

No circuito da figura abaixo, as chaves e estão abertas e o amperímetro indica que existe passagem de corrente. Quando as duas chaves estão fechadas, a indicação do amperímetro não se altera.

Determinar:

a) o valor da resistência ;

b) a potência dissipada por efeito Joule na resistência quando e estão fechadas.

Bateria 1: fem $E_1 = 12 V$
resistência interna $r_1 = 1$
Bateria 2: fem $E_2 = 12 V$
resistência interna $r_2 = 1$
resistência do amperímetro $\text{A: }r_3 = 2$
$R_1 = 9$
