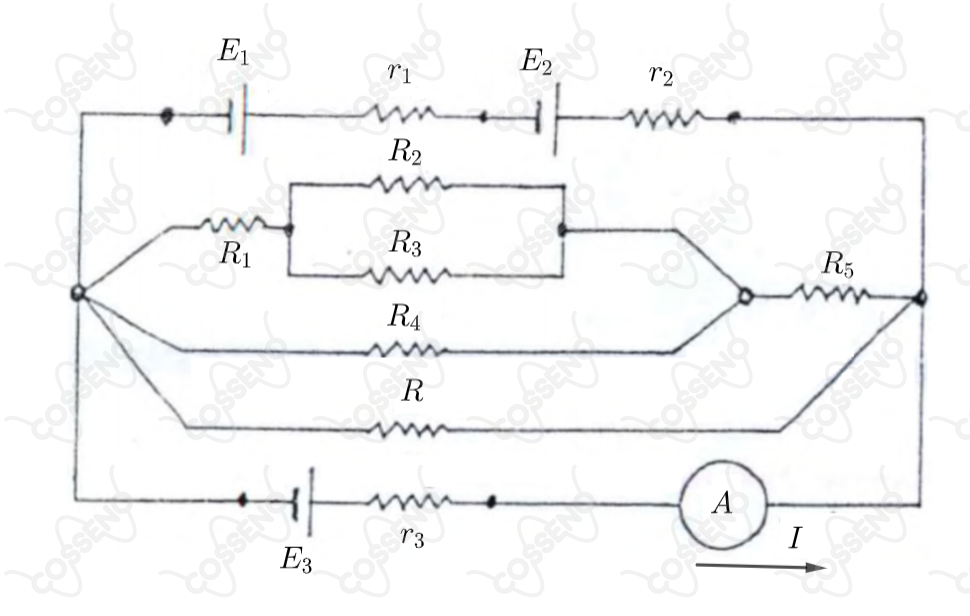

No circuito representado abaixo. o amperímetro , ideal, indica .
Determine:
a) o valor da resistência
b) a quantidade de calor desenvolvida em num intervalo de tempo igual a minutos.
Bateria $1$: $\text{fem E}_1 =9\text{ V}$; Resistência interna $r_1 = 1{,}5\ \Omega$
Bateria $2$: $\text{fem E}_2 =3\text{ V}$; Resistência interna $r_2 = 0{,}5\ \Omega$
Bateria $3$: $\text{fem E}_3 =12\text{ V}$; Resistência interna $r_3 = 2\ \Omega$
$R_1=2\ \Omega$
$R_2=R_3=4\ \Omega$
$R_4=12\ \Omega$
$R_5=1\ \Omega$
