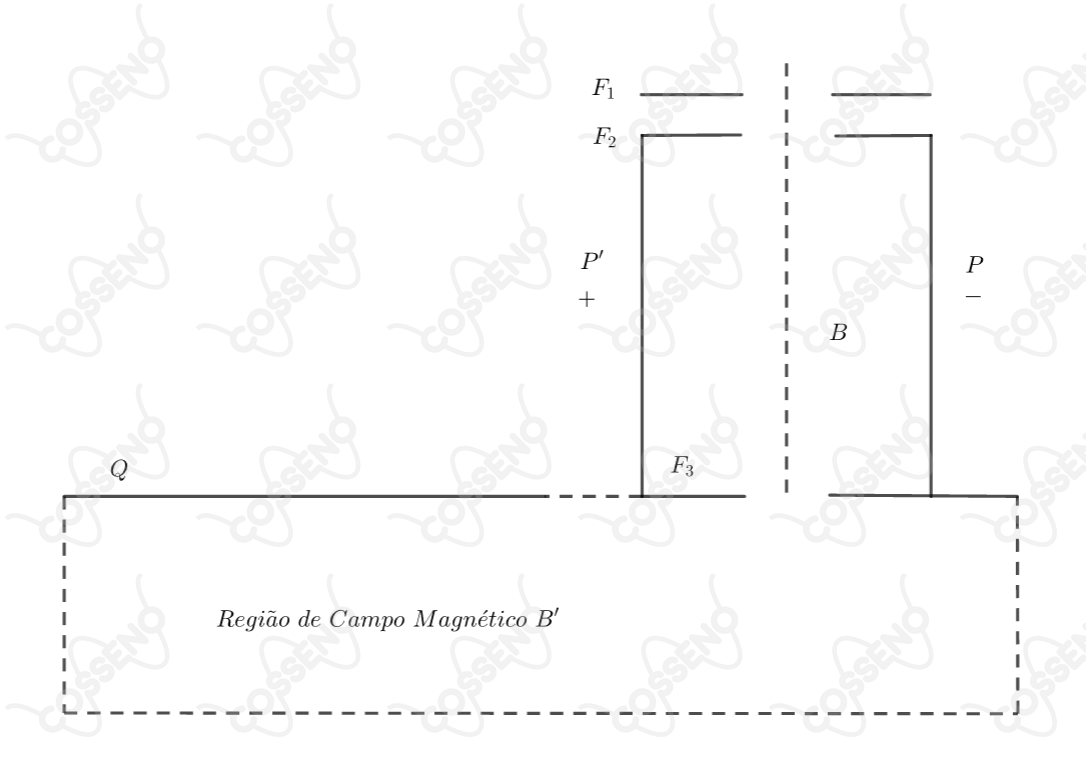

A figura abaixo representa um espectrômetro de massa que separa íons que têm a mesma velocidade.

Os íons depois de cruzarem as fendas $F_{1}$ e $F_{2}$ , passam através de um seletor de velocidades composto de:

um campo elétrico $ε$ produzido pelas placas carregadas $P$ e $P^{'}$ e
um campo magnético $B$ perpendicular ao campo elétrico. Os íons que não se desviam ao passar por esses campos cruzados, penetram numa região onde existe um segundo campo magnético $B^{'}$ . Supondo que a fonte contém dois tipos de íons, com carga unitária e massas atômicas $m_{1}$ e $m_{2}$ ( $m_{2} > m_{1}$ ), pede-se:

a) Esquematizar o percurso dos íons.

b) Determinar a expressão que dá a distância entre os pontos de impacto dos dois tipos de íons num plano $Q$ .
