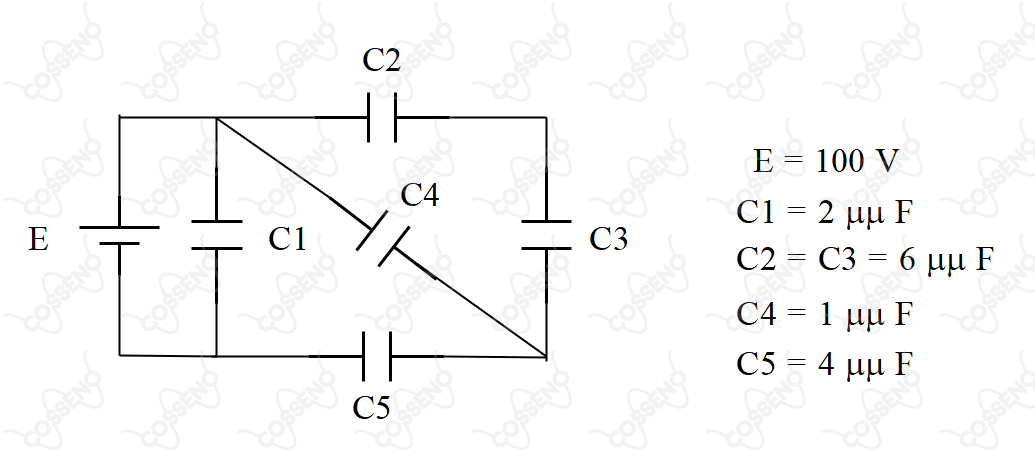

Os capacitores da figura são de placas planas e paralelas, com dielétrico de ar.
Se, entre as placas de , for introduzida, sem folga, uma lâmina de constante dielétrica , a variação da energia armazenada em será:
$E=100\ V$
$C_1=2\mu\mu\ F$
$C_2=C_3=6\mu\mu\ F$
$C_4=1\mu\mu\ F$
$C_5=4\mu \mu\ F$
$C_1=2\mu\mu\ F$
$C_2=C_3=6\mu\mu\ F$
$C_4=1\mu\mu\ F$
$C_5=4\mu \mu\ F$
