Um solenoide muito longo é percorrido por uma corrente elétrica , conforme mostra a Figura 1.
Em um determinado instante, uma partícula de carga positiva desloca‐se com velocidade instantânea perpendicular ao eixo do solenoide, na presença de um campo elétrico na direção do eixo do solenoide. A Figura ilustra essa situação, em uma seção reta definida por um plano que contém o eixo do solenoide.

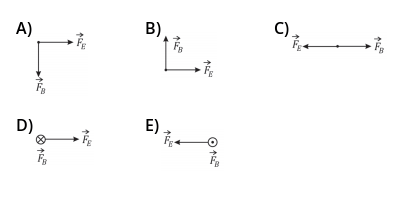

O diagrama que representa corretamente as forças elétrica e magnética atuando sobre a partícula é:
