Uma lâmina bimetálica de bronze e ferro, na temperatura ambiente, é fixada por uma de suas extremidades, como visto na figura abaixo.

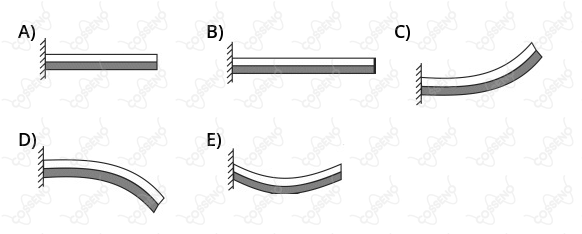

Nessa situação, a lâmina está plana e horizontal. A seguir, ela é aquecida por uma chama de gás. Após algum tempo de aquecimento, a forma assumida pela lâmina será mais adequadamente representada pela figura:

NOTE E ADOTE:

O coeficiente de dilatação térmica linear do ferro é $1,2\times {10}^{-5}{{}^{\circ }C}^{-1}$.

O coeficiente de dilatação térmica linear do bronze é $1,8\times {10}^{-5}{{}^{\circ }C}^{-1}$.

Após o aquecimento, a temperatura da lâmina é uniforme.
