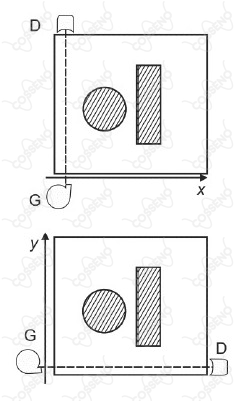

No experimento descrito a seguir, dois corpos, feitos de um mesmo material, de densidade uniforme, um cilíndrico e o outro com forma de paralelepípedo, são colocados dentro de uma caixa, como ilustra a figura abaixo (vista de cima).

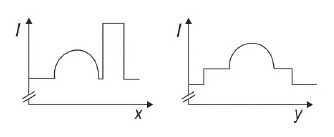

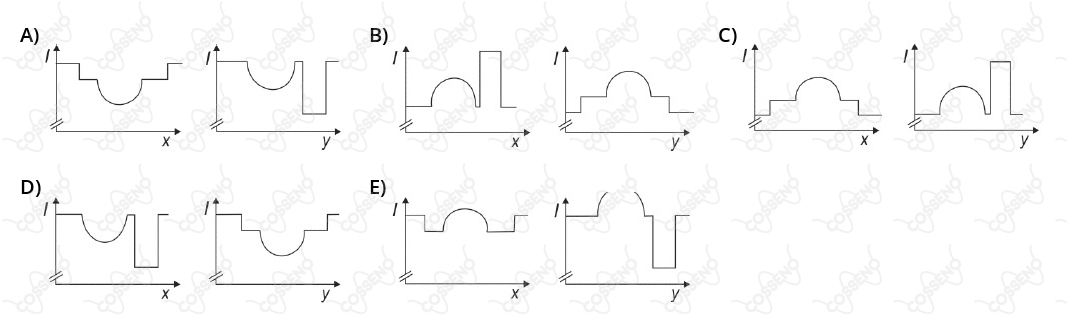

Um feixe fino de raios $X$, com intensidade constante, produzido pelo gerador $G$, atravessa a caixa e atinge o detector $D$, colocado do outro lado. Gerador e detector estão acoplados e podem mover-se sobre um trilho. O conjunto Gerador- Detector é então lentamente deslocado ao longo da direção $x$, registrando-se a intensidade da radiação no detector, em função de $x$. A seguir, o conjunto Gerador- Detector é reposicionado, e as medidas são repetidas ao longo da direção $y$. As intensidades $I$ detectadas ao longo das direções $x$ e $y$ são mais bem representadas por

NOTE E ADOTE:

A absorção de raios $X$ pelo material é, aproximadamente, proporcional à sua espessura, nas condições do experimento.
