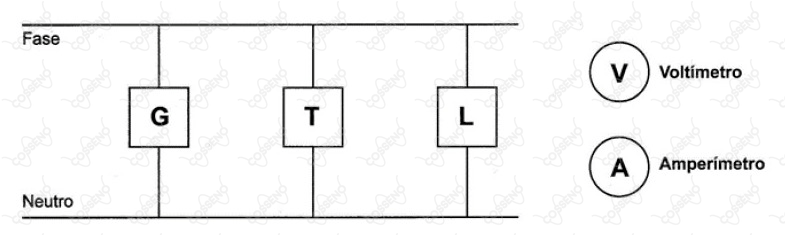

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira , uma tomada e uma lâmpada , conforme a figura.
O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro e dois amperímetros .

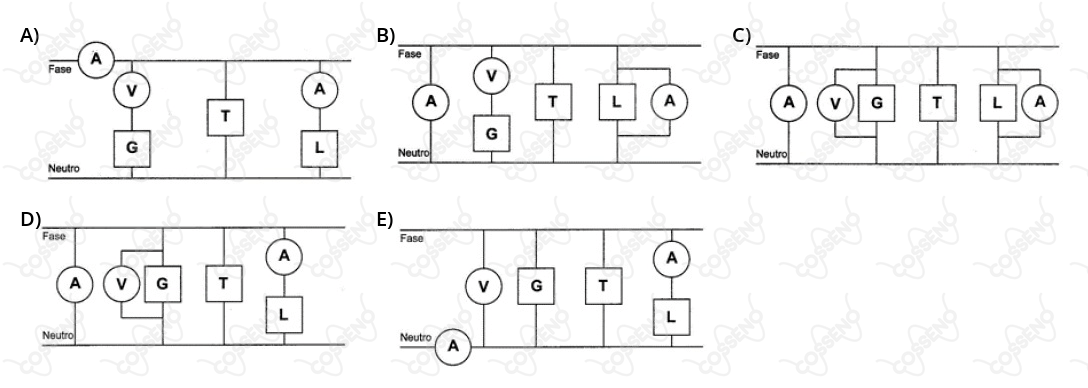

Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:
