Numa região onde atua um campo magnético uniforme $\vec{B}$ vertical, fixam-se dois trilhos retos e homogêneos, na horizontal, de tal forma que suas extremidades ficam unidas formando entre si um ângulo $\theta$ .Uma barra condutora AB, de resistência elétrica desprezível, em contato com os trilhos, forma um triângulo isósceles com eles e se move para a direita com velocidade constante $\vec{V}$ , a partir do vértice C no instante $t_0=0$, conforme ilustra a figura abaixo.

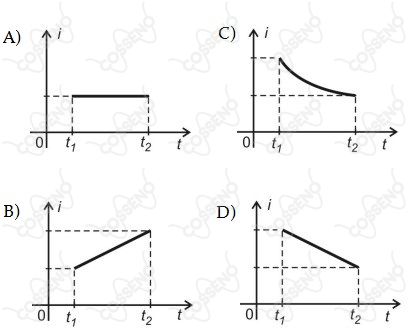

Sabendo-se que a resistividade do material dos trilhos não varia com a temperatura, o gráfico que melhor representa a intensidade da corrente elétrica i que se estabelece neste circuito, entre os instantes $t_1$ e $t_2$, é
