16 AFA 2012 - Física

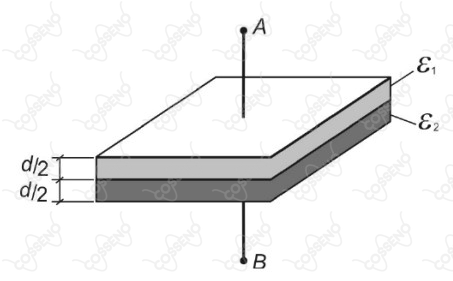

A região entre as placas de um capacitor plano é preenchida por dois dielétricos de permissividades $ε_{1}$ e $ε_{2}$ , conforme ilustra a figura a seguir.Sendo $S$ a área de cada placa, $d$ a distância que as separa e $U$ a ddp entre os pontos $A$ e $B$ , quando o capacitor está totalmente carregado, o módulo da carga $Q$ de cada placa é igual a

\frac{2 S}{d ( ε _{1} + ε _{2} )} \cdot U

\frac{2 S ( ε _{1} + ε _{2} )}{d} \cdot U

\frac{2 S ε _{1} ε _{2}}{d ( ε _{1} + ε _{2} )} \cdot U

\frac{d ( ε _{1} + ε _{2} )}{2 S ε _{1} ε _{2}} \cdot U
