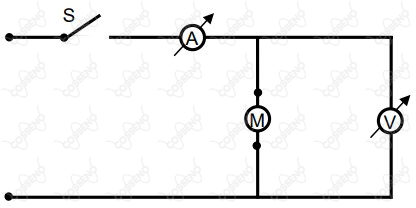

A figura abaixo representa o esquema de um motor elétrico $M$, de força contra-eletromotriz $E’$ e resistência interna $r’$, ligado à rede elétrica.

Com a chave $S$ fechada, o amperímetro $A$ indica a intensidade $i$ da corrente elétrica que circula pelo circuito e o voltímetro $V$ mede a ddp $U’$ nos terminais do motor. Considera-se os fios de ligação com resistência desprezível e os aparelhos de medida como sendo ideais. No instante em que a chave $S$ é aberta, a indicação no amperímetro e no voltímetro será, respectivamente,
