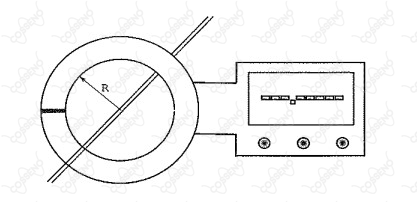

Analise a figura abaixo.

Um instrumento denominado amperímetro de alicate é capaz de

medir a corrente elétrica em um ou mais condutores apenas

os envolvendo com suas garras (ver figura). Quando essas são

fechadas, o campo magnético produzido pelas correntes

envolvidas pode ser medido por um sensor. Considere que dois

condutores retilíneos, muito próximos um do outro,

atravessam o centro da área circular, de raio R, entre as

garras do medidor. Sendo assim, o campo magnético medido

pelo sensor será

zero, se as correntes nos fios forem de mesmo módulo

I

e tiverem sentidos contrários.

\frac{μ _{0} I}{π R ^{2}}

, se as correntes forem de mesmo módulo

I

e tiverem o mesmo sentido.

\frac{μ _{0} I}{2 π R}

, se as correntes forem de mesmo módulo

I

e tiverem o mesmo sentido.

\frac{μ _{0} I}{4 π R}

, se as correntes forem de mesmo módulo

I

e tiverem sentidos contrários.

sempre zero.
