[EN 2011] Em paralelo com a lâmpada incandesc...

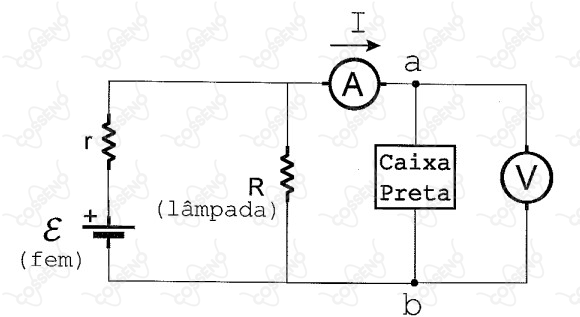

Em paralelo com a lâmpada incandescente de resistência $R$ do

circuito elétrico abaixo, temos uma caixa preta que contém um circuito

elétrico desconhecido. Considere o voltímetro e o amperímetro ideais.

Medindo-se a d.d.p. $V$ , entre os pontos $a$ e $b$ , e a corrente elétrica $I$ ,

podemos afirmar que:

V = 0

, a lei de Ohm nos dá

I = 0

I = 0

, a lei de Ohm nos dá

V = 0

V = 0

, a lâmpada não acende e, portanto, pela bateria não passa corrente.

I = 0

, a lâmpada acende e dissipa uma potência

V^{2} / R

entregue pela bateria.

V = 0

, a lâmpada acende e, portanto, a d.d.p. na resistência interna

r

não é nula.
