A condução é uma forma de transferência de energia térmica (calor). Considerando-se uma barra sólida de material condutor, a taxa de condução da energia térmica é descrita pela Lei de Fourier

$\Phi =-\lambda \frac{△T}{△x}△A$,

em que $△T$, em Kelvin, é a diferença de temperatura entre dois pontos da barra; $△x$, em metros, é a distância entre os dois pontos da barra; e $△A$, em m², é a área da seção reta da barra. O quociente $\frac{△T}{△x}$ e o fator de proporcionalidade $\lambda$ são denominados gradiente de temperatura e condutividade térmica, respectivamente. Essa condutividade é uma propriedade do material por meio do qual a condução ocorre e seu valor pode ser determinado experimentalmente. A resistência térmica (R_T) de um material é definida por

$R_T={\lambda }^{-1}\frac{△T}{A},$

em que A é a área da seção reta. O fluxo de calor é análogo ao fluxo de carga em eletricidade. De fato, a resistência elétrica de um condutor é dada pela relação

$R_I=\rho \frac{△x}{A},$

em que $\rho$ é a resistividade do material, A é a área da seção reta do condutor e $△x$ é o seu comprimento.

Considerando essas informações, julgue o item.

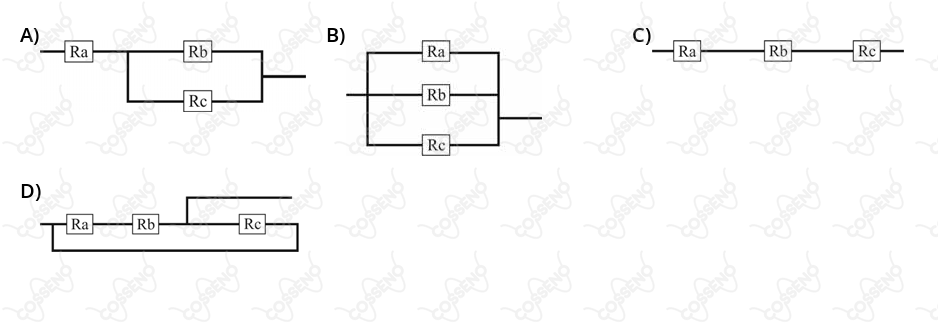

Considerando a figura acima, que ilustra uma associação de três materiais com condutividades diferentes — Ra, Rb e Rc —, assinale a opção que apresenta o esquema que melhor representa a resistência térmica equivalente entre as faces esquerda e direita da associação ilustrada.
