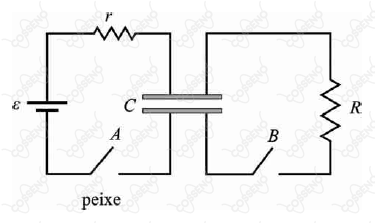

O circuito elétrico ilustrado acima permite modelar a descarga elétrica produzida por um peixe elétrico. Esse circuito é formado por uma fem $\epsilon$, um capacitor de capacitância C e uma resistência interna r. A parte externa é representada pelo capacitor ligado a um resistor de resistência R, o qual representa um objeto que eventualmente sofre uma descarga do peixe elétrico. Quando a chave A é fechada, o capacitor carrega-se, se estiver descarregado. Nesse caso, a carga q armazenada no capacitor em função do tempo é dada por

$q(t)=C\epsilon \left(1-e^{-\frac{t}{rC}}\right)$.

O capacitor, quando está completamente carregado, com a chave A aberta e a chave B fechada, descarrega-se. Nesse caso, a carga q armazenada no capacitor, em função do tempo, é expressa por

$q(t)=C\epsilon e^{-\frac{t}{rC}}.$

Com base nas informações acima, julgue o item.

Considere que Zn⁰ (s) |Zn²⁺(aq)| |Cu²⁺(aq)| Cu⁰ (s) represente, esquematicamente, a fonte do circuito que modela o peixe elétrico e que o potencial padrão de redução da semicela Cu²⁺/Cu⁰ seja maior que o da semicela Zn²⁺ /Zn⁰ . Nesse caso, durante o funcionamento dessa fonte, a variação da energia livre para a reação global de oxirredução tem um valor positivo e, durante essa reação, os elétrons migram do eletrodo de zinco para o eletrodo de cobre, onde os íons Cu²⁺ são reduzidos.
