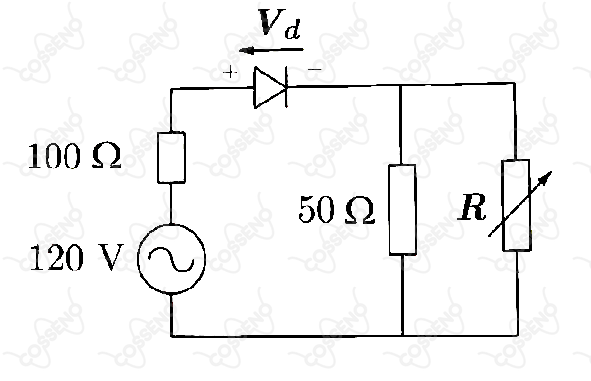

Considere o circuito ilustrado abaixo com uma fonte de tensão senoidal de , e tensão de pico de , um diodo ideal sujeito a uma diferença de potencial , dois resistores, cujas resistências elétricas valem e , e um reostato de resistência variável . Um diodo é um dispositivo eletrônico que permite a passagem de corrente em apenas um sentido .
Faça o que se pede nos itens a seguir.
a) Descreva e esboce o gráfico da corrente que atravessa o reostato quando este está configurado para oferecer uma resistência elétrica de .
b) Determine o valor de que proporciona uma transferência máxima de potência da fonte alternada ao reostato.
