[ITA 2021] Considere os resistores A, B, C e D...

12 ITA 2021 - Física

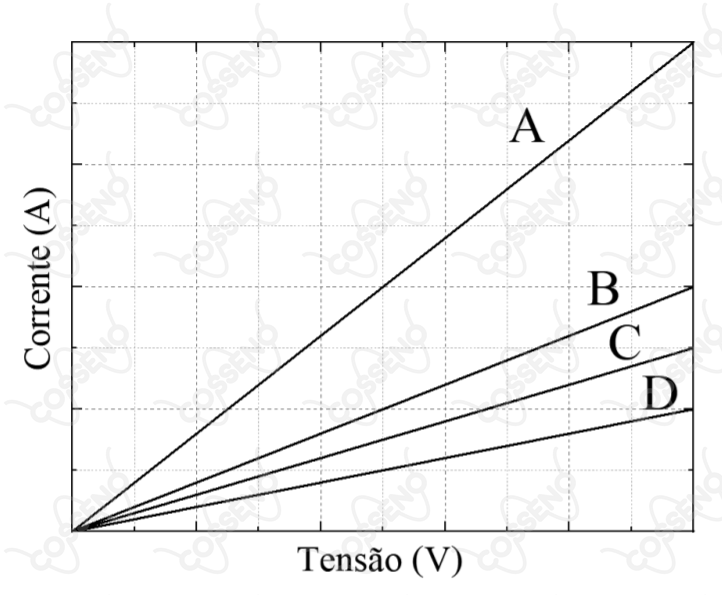

Considere os resistores A, B, C e D, cujas resistências elétricas são dadas respectivamente por $R_{A}$ , $R_{B}$ , $R_{C}$ e $R_{D}$ e cujas curvas caractersticas são apresentadas na figura ao lado. Denotando a resistência equivalente de associações em série e em paralelo, respectivamente, por $A_{S}$ e $A_{II}$ , assinale a alternativa que contém uma relacão correta entre $R_{A}$ , $R_{B}, R_{C}$ e $R_{D}$ .

QUESTÃO ANULADA

R_{B} = A_{II}

de (

R_{C}

R_{D}

)

R_{B} = A_{II}

de (

R_{C}

R_{D}

)

R_{A} = A_{II}

de (

R_{D}

R_{C}

)

R_{A} = A_{S}

de (

R_{B}

R_{C}

)

R_{D} = A_{S}

de (

R_{A}

R_{C}

)
