Um motor pulso-jato é uma máquina térmica que pode ser representada por um ciclo termodinâmico ideal de três etapas:

• I. Aquecimento isocórico (combustão).

• II. Expansão adiabática (liberação de gases).

• III. Compressão isobárica (rejeição de calor a pressão atmosférica).

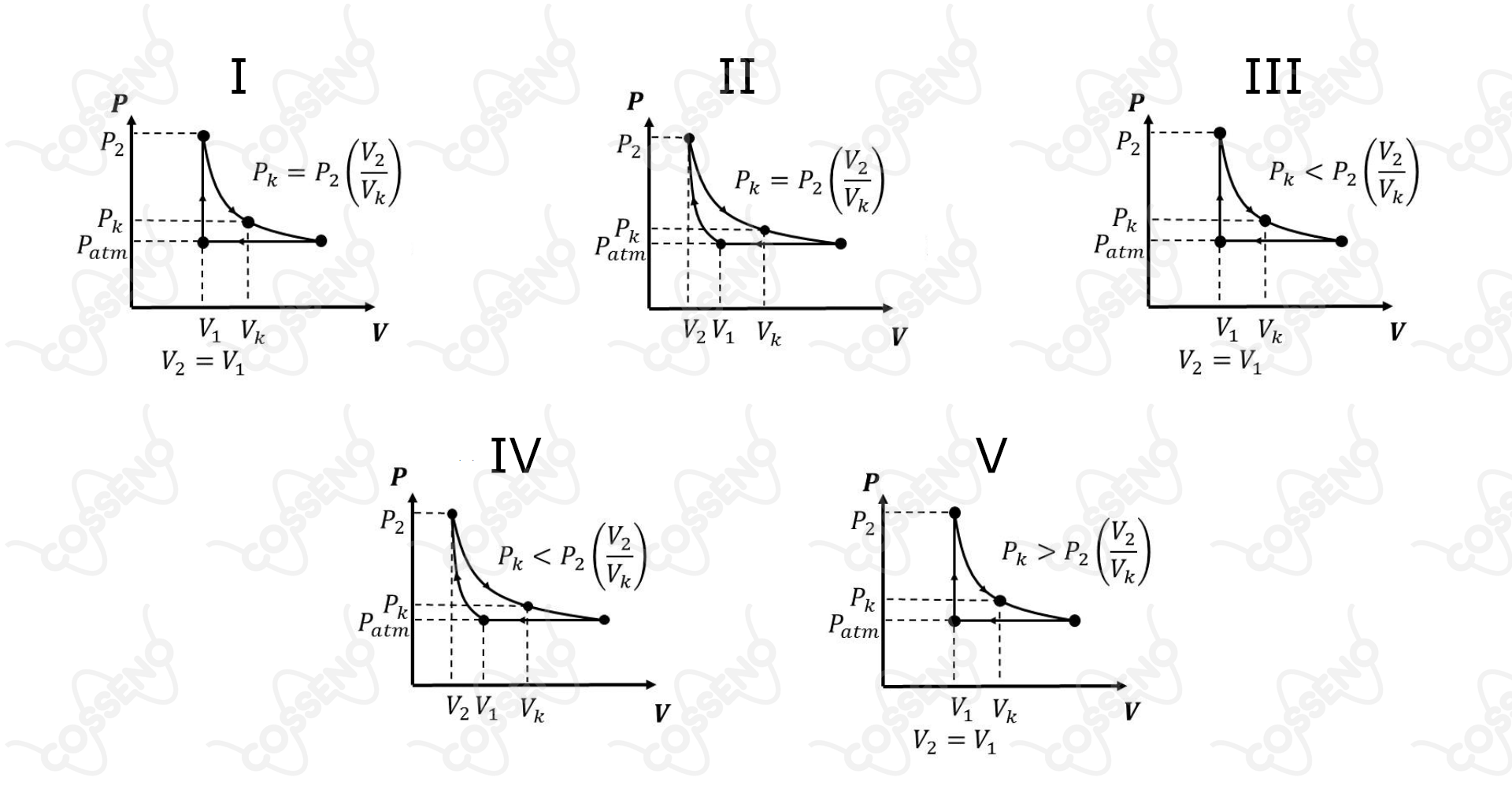

Considerando que essa máquina térmica opere com gases ideais, indique qual dos diagramas pressão versus volume a seguir representa o seu ciclo termodinâmico.
