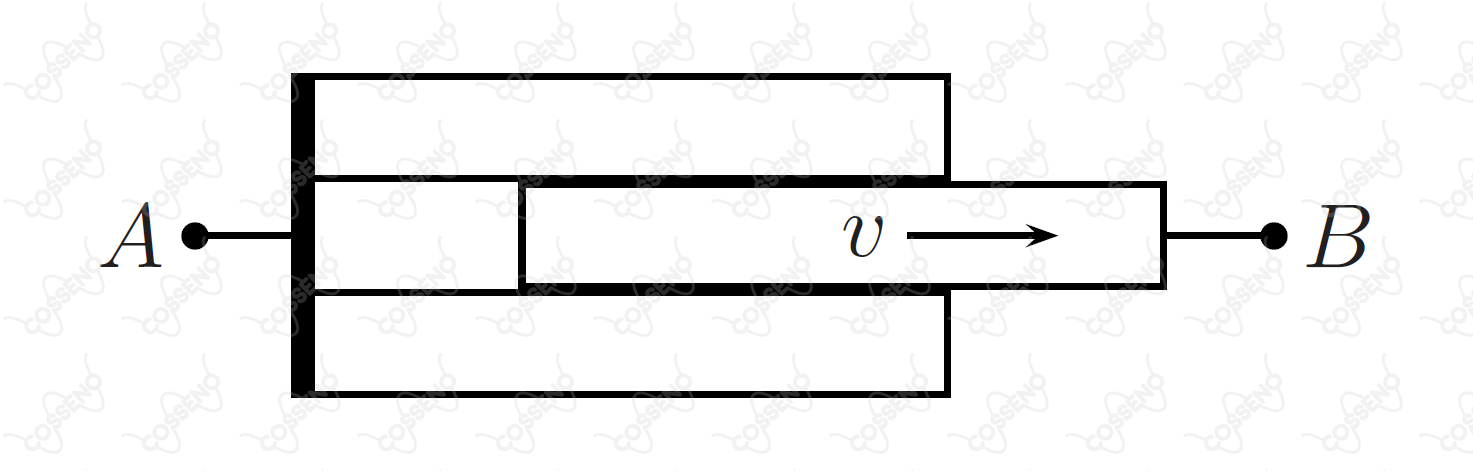

Considere superpostas três barras idênticas de grafite com resistividade $\rho =1,0\times 10^{-4}\Omega \text{m}$, $15\text{ cm}$ de comprimento e seção quadrada com $2,0\text{ cm}$ de lado. Inicialmente as três barras tem as suas extremidades em contato com a chapa ligada ao contato $A$. Em seguida, a barra do meio desliza sem atrito com velocidade constante $v=1,0\text{ cm/s}$, movimentando igualmente o contato $B$, conforme a figura.

Obtenha a expressão da resistência $R$ medida entre $A$ e $B$ como função do tempo e esboce o seu gráfico.
