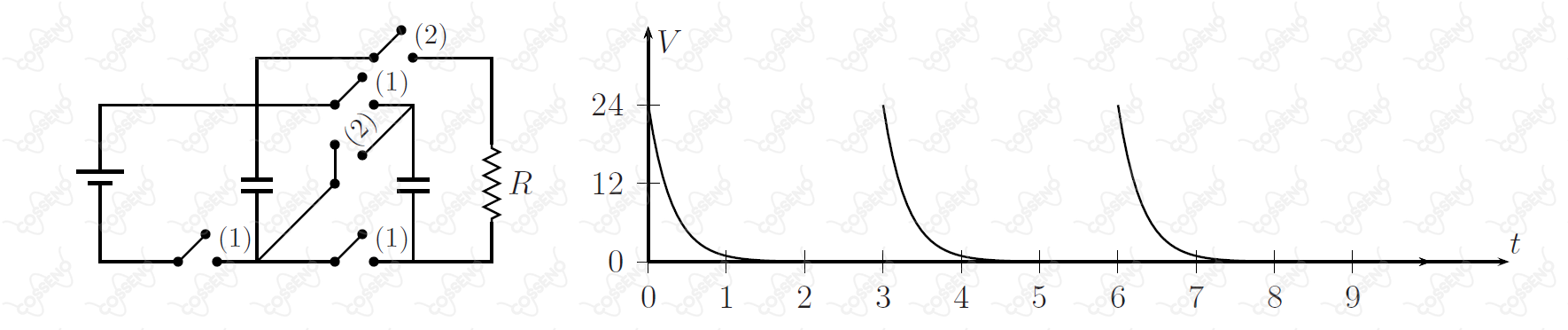

No circuito da figura há três capacitores iguais, com , inicialmente descarregados. Com as chaves (2) abertas e as chaves (1) fechadas, os capacitores são carregados. Na sequência, com as chaves (1) abertas e as chaves (2) fechadas, os capacitores são novamente descarregados e o processo se repete.

Com a tensão no resistor variando segundo o gráfico da figura, a carga transferida pelos capacitores em cada descarga é igual a
