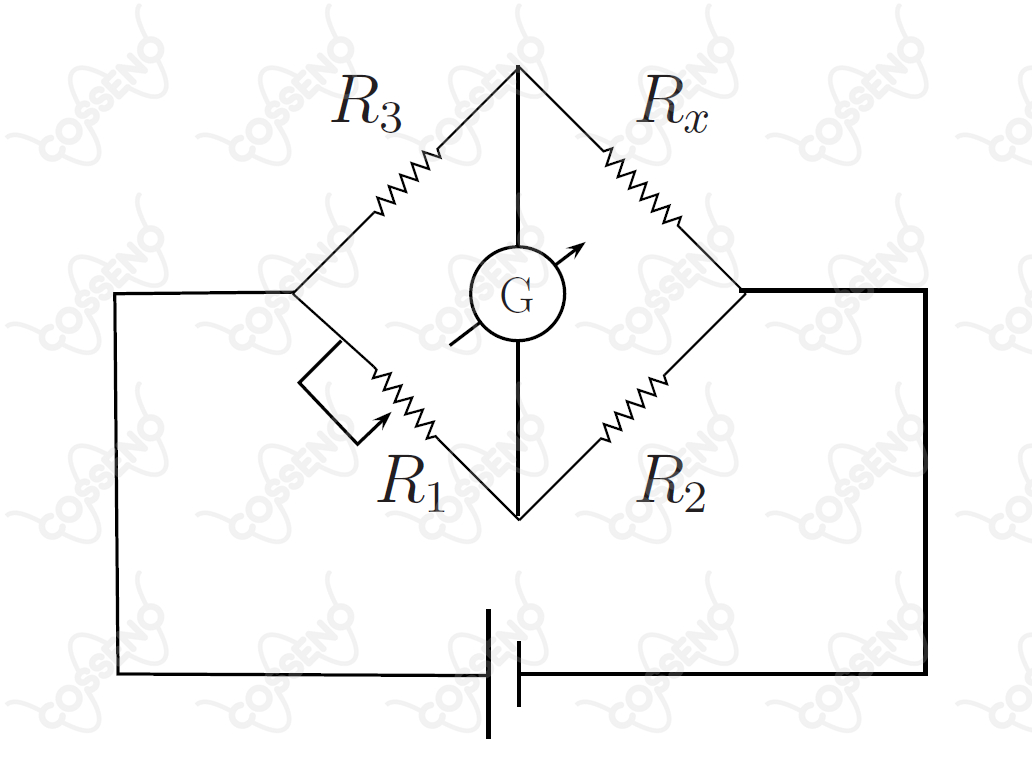

Alguns tipos de sensores piezorresistivos podem ser usados na confecção de sensores de pressão baseados em pontes de Wheatstone. Suponha que o resistor $R_{x}$ do circuito da figura seja um piezorresistor com variação da resistência dada por $R_{x} = k p + 10 Ω$ , em que $k = 2, 0$ x $1 0^{- 4} Ω/ P a$ e $p$ a pressão.

Usando este piezorresistor na construção de um sensor para medir pressões na faixa de $0, 10 a t m$ a $1, 0 a t m$ , assinale a faixa de valores do resistor $R_{1}$ para que a ponte de Wheatstone seja balanceada. São dados: $R_{2} = 20 Ω$ e $R_{3} = 15 Ω$

R_{1 min} = 25 Ω

R_{1 ma x} = 30 Ω

R_{1 min} = 20 Ω

R_{1 ma x} = 30 Ω

R_{1 min} = 10 Ω

R_{1 ma x} = 25 Ω

R_{1 min} = 9, 0 Ω

R_{1 ma x} = 23 Ω

R_{1 min} = 7, 7 Ω

R_{1 ma x} = 9, 0 Ω
