No estudo de ondas que se propagam em meios elásticos, a impedância característica de um material é dada pelo produto da sua densidade pela velocidade da onda nesse material, ou seja, $z=\mu v$.

Sabe-se, também, que uma onda de amplitude $a_1$, que se propaga em um meio $1$ ao penetrar em uma outra região, de meio $2$, origina ondas, refletida e transmitida, cuja amplitudes são, respectivamente: $$a_r=\left[\frac{\frac{z_1}{z_2}-1}{\frac{z_1}{z_2}+1}\right]a_1{a}_t=\left[\frac{2}{1+\frac{z_2}{z_1}}\right]a_1$$Num fio, sob tensão $\tau$, a velocidade da onda nesse meio é dada por $v=\sqrt{\frac{\tau }{\mu }}$.

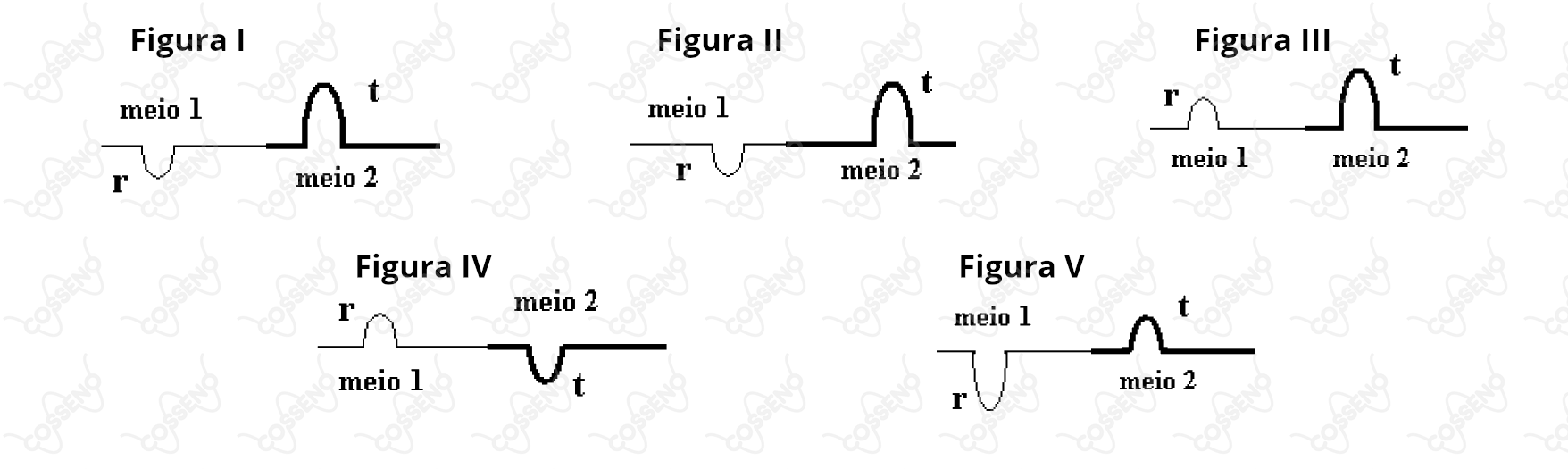

Considere agora o caso de uma onda que se propaga num fio de densidade linear $\mu$ (meio 1) e penetra num trecho desse fio em que a densidade linear muda para $4\mu$ (meio $2$). Indique a figura que representa corretamente as ondas refletidas ($r$) e transmitida ($t$)?
